Krokový motor s uzavřenou smyčkou Pohon krokového motoru Sada ovladače krokového motoru 12Nm NEMA34 86HBS120
- Značka: CNCEST
- Kód produktu: BI-ZMLJM-349
- Dostupnost: Na skladě

- Kroutící moment: 12 Nm, Průměr hřídele: 14 mm, Délka hřídele: 40 mm, Úhel stoupání: 1,8°, Přesnost úhlu stoupání: ±5 %.
- Napětí: Ac20-80V/Dc24-100V, fázový proud: 8A/Pha (špičkový proud), fázový proud: 5,6A/Pha.
- Subdivize: 2-256 Subdivision Maximum 51200 Steps/Lap, Procesor: 32bitový digitální DSP, Pulzní napětí: 5V-24V signál kompatibilní, Frekvence odezvy: až 200 kHz, Pulzní režim: Jeden pulz (standardní) , Dvojitý pulz (nastavitelný ) Prostřednictvím softwaru).
- Hbs86H je vybaven krokovými motory s uzavřenou regulační smyčkou řady 86, které jsou vhodné pro modernizaci konvenčních systémů chůze.
- Pokud je motor neustále přetěžován, řidič včas vydá poplachový signál, který má stejnou spolehlivost jako systém AC servomotoru.
Funkce:
HBS86H využívá nejnovější DSP čipové řízení motoru a technologii vektorového řízení k úplnému překonání problému ztráty kroku u krokového motoru a zároveň výrazně zlepšuje výkon vysokorychlostního motoru, snižuje a zlepšuje zahřívání motoru, snižuje vibrace motoru, zlepšuje obrábění rychlost a přesnost a snížení spotřeby energie stroje. Pokud je motor neustále přetěžován, řidič včas vydá poplachový signál, který má stejnou spolehlivost jako AC servosystém. HBS86H je vybaven krokovými motory řady 86 s uzavřenou regulační smyčkou, které jsou vhodné pro modernizaci konvenčních chodících systémů. cena je pouze 50 % AC servosystému.
Specifikace:

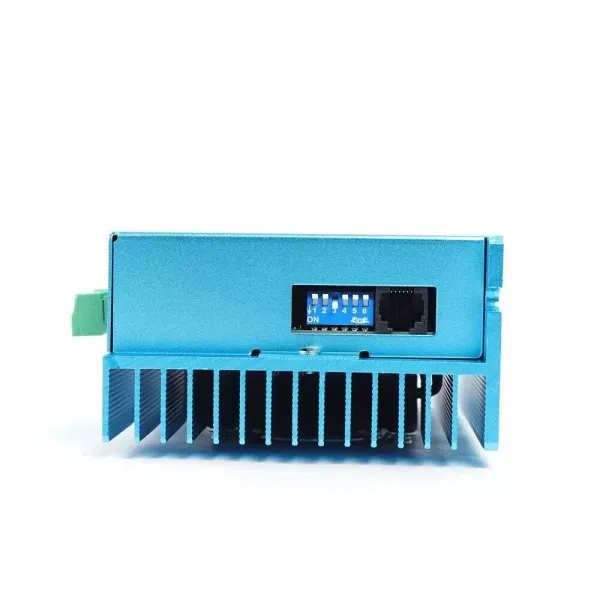

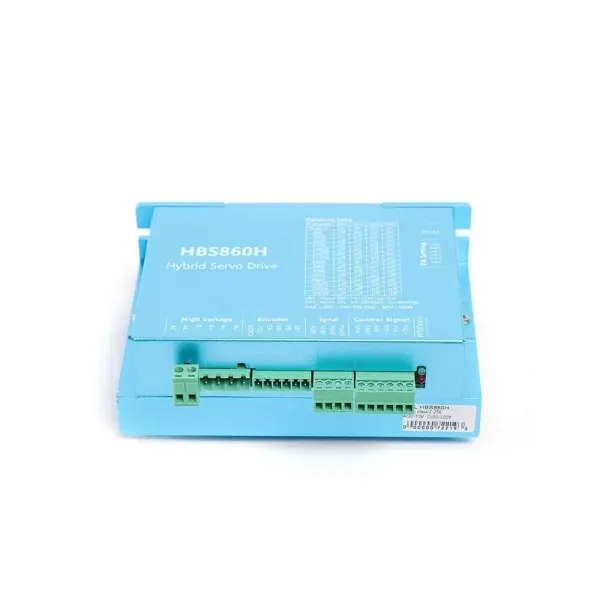

Model ovladače: HBS86H
Napětí: AC20-80V / DC24-100V
Fázový proud: 8A/Pha (špičkový proud)
Dělení: 2-256 dělení Maximálně 51200 kroků/otočku
Procesor: 32bitový digitální DSP
Pulzní napětí: kompatibilní se signálem 5V-24V
Frekvence odezvy: až 200 kHz
Pulzní režim: jeden pulz (standardní) dvojitý pulz (nastavitelný pomocí softwaru)
Způsob chlazení: chlazení ventilátorem
Model motoru: 86HBS120
Fázový proud: 5,6 A/Pha
Pár: 12 Nm
Průměr hřídele: 14mm
Délka hřídele: 40 mm
Úhel sklonu: 1,8°
Přesnost úhlu sklonu: ±5 %
Povrchová teplota: 80℃ nebo méně (jmenovitý proud)
Kabel motoru: 3 metry
Kabel kodéru: 3 metry

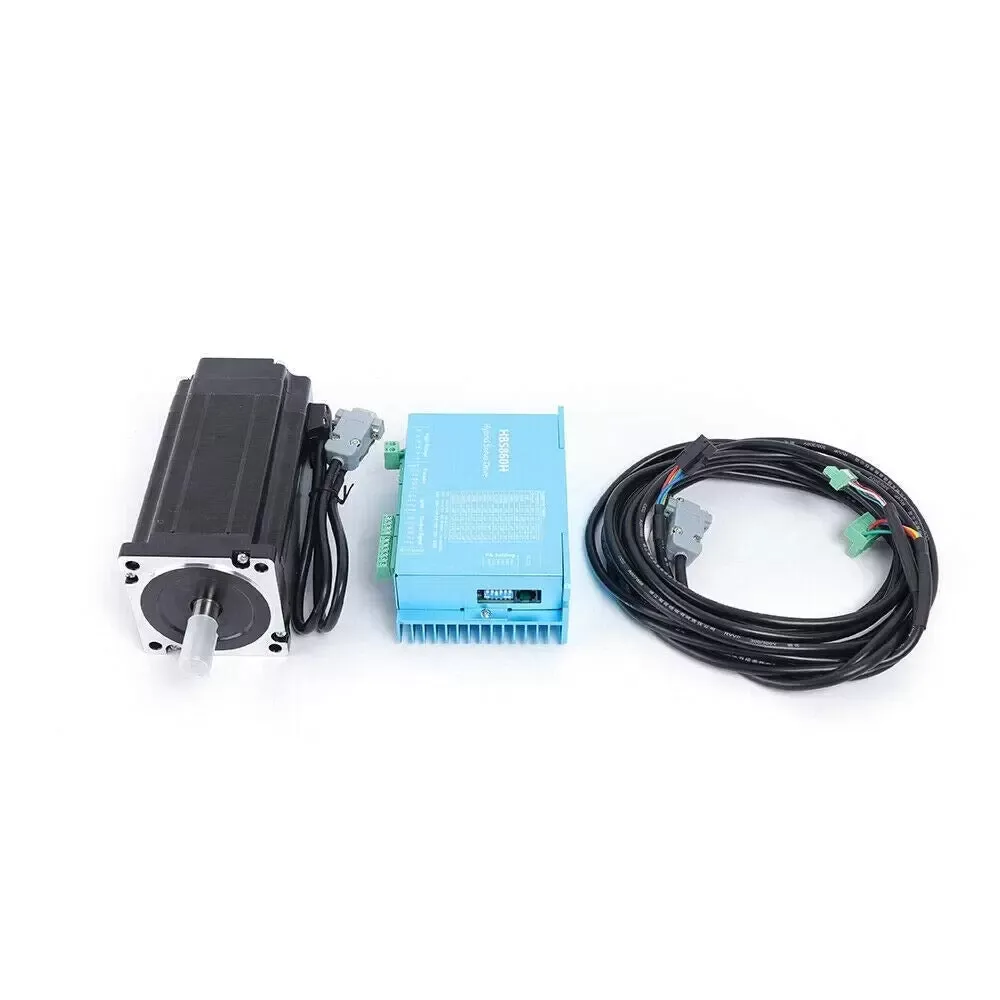

Balíček obsahuje: 3 ovladače HBS86H 1x motor 86HBS120 1x 3m kabel motoru 1x 3metrový kabel kodéru |
![]() |
