• Diese Maschine eignet sich für Industrie, Technologieforschung, Werbedesign, Kunstschöpfung, Lehre, Studentenprojekt und Hobbyzwecke， Werbeschilder, PCB, Typenschilder, Abzeichen, Siegel, Bronzierungsplatte, Aluminiumlegierung, Acrylplatten, ABS-Harz-Doppelfarbplatte, PVC-Schaumplatte, Eindruckplatten, Schilder, Baumodelle, Instrumententafeln, Holzprodukte , etc.. Es kann mit verschiedenen Materialien (metallisch und nichtmetallisch) arbeiten, wie zum Beispiel: Holz, PMMA oder andere Kunststoffe, MDF-Platten, einheimisches Holz, PVC, Acryl, Holz, Verbundplattensperrholz. und weiches Metall wie Aluminium, Kupfer und Silber, um sie in 3D/2D-Werke usw. zu gravieren.
• Der NEUE wassergekühlte VFD mit 2,2 kW ist für lange Zeit in Betrieb, was die Verarbeitungsfähigkeit der Maschine verstärkt und zur Verarbeitung von Aluminiumlegierungen und Hartholz verwendet werden kann. Der wassergekühlte Spindelmotor hat eine höhere Stabilität und einen besseren Rundlauf als der luftgekühlte Motor.
• Hochwertiger präziser Kugelgewindetrieb macht die Gravur präziser. Anti-Blackflash, hohe Präzision, langer Lebenszyklus. Hinweis: Die Kommunikationsschnittstelle der Steuerbox ist ein USB-Port. Dieses Gerät kann nur mit dem PC-System Win XP 32Bit / Win 7 32Bit / Win XP 64 Bit / Win 7 64 Bit arbeiten.
• Tipps: Der Spindelmotor muss mit dem VFD verbunden sein. Es kann nicht direkt an die Versorgungsspannung (AC110V/220V) angeschlossen werden. Bitte ändern Sie die Dateneinstellung des VFD nicht, wenn Sie keine professionellen Techniker sind, oder der Spindelmotor könnte beschädigt werden.)

Die 2.2KW wassergekühlte VFD ist verfügbar, die für lange Zeit, die die Verarbeitung Fähigkeit der Maschine verstärkt werden kann. Und mit Wasserkühlung Spindel, arbeitet mehr stabil und langlebig.



Hohe Qualität genaue Kugel Schrauben Antrieb machen die Gravur mehr precision.Anti-blackflash, hohe Präzision, lange Lebensdauer Kreis.

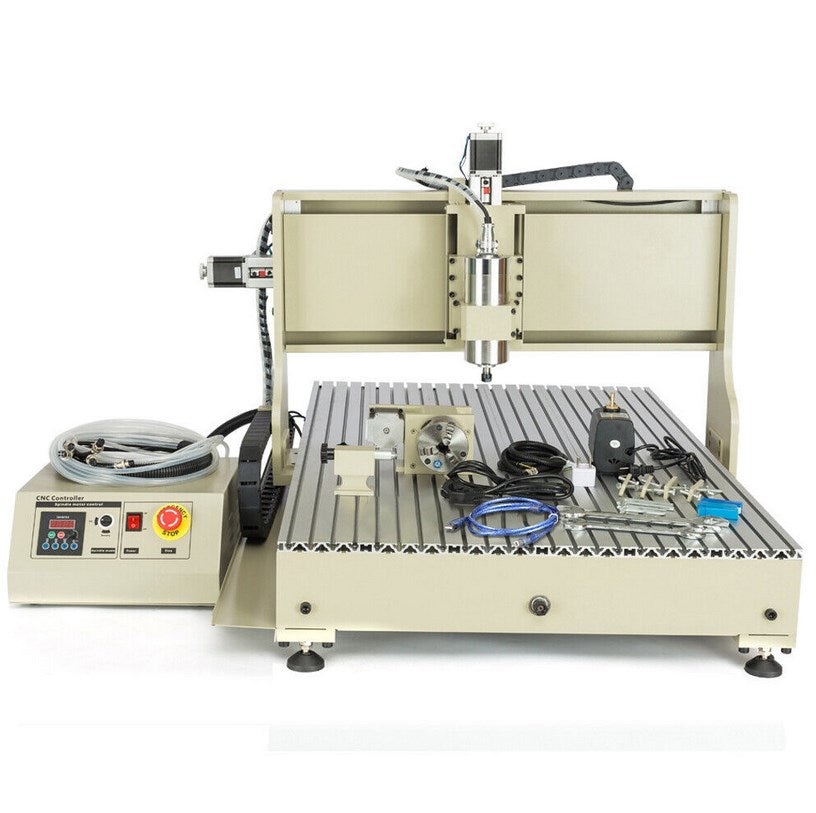

	Diese 6090-Maschine eignet sich für Industrie, technische Forschung, Werbedesign, künstlerisches Schaffen, Unterricht, Studentenprojekte und Hobbyzwecke.

Der Rahmen des Mini 6090-Routers ist abnehmbar. Das Gerät kann als weiteres externes Gerät wie Drucker, Scanner usw. an den Computer angeschlossen werden.



 Parameter der CNC-Router-Graviermaschine:

Außenmaß: 1150x970x650mm (LxBxH)
Arbeitsplattformgröße: 1045x720mm (LxB)

Wie benutzt man:
1.Die CNC-Maschine auf einem stabilen Schreibtisch gut zusammenbauen und aufstellen.
2.Stellen Sie sicher, dass Ihr Computer über einen USB-Port-Ausgang verfügt.
3. Platzieren Sie die Steuerbox an einem belüfteten, trockenen Ort, an dem es keinen Staub und keine Feuchtigkeit gibt
4. Verbinden Sie die Steuerbox mit der CNC-Maschine und Ihrem Computer und stellen Sie sicher, dass sich der Stecker nicht löst.
5. Verbinden Sie die Maschine richtig mit dem Controller. Hängen Sie nicht das Kabel auf, das den Spindelmotor mit der Achse (X, Y, Z, A) verbindet. Andernfalls wird der Treiber des Controllers beschädigt.
6.Installieren Sie den Spindelmotor und die Wärmepumpe richtig. Die Wärmepumpe sollte vollständig mit Wasser bedeckt sein, dann den Strom einschalten, um zu überprüfen, ob die Wasserkühlung gut funktioniert.
7.Installieren einer CNC-Steuerungssoftware und eines Laufwerks wie der Ratenzahlungssoftware auf Ihrem Computer.
8.Befolgen Sie unser Handbuch oder unsere Richtlinie, um die Software einzustellen.
9. Bevor Sie die Maschine einschalten, überprüfen Sie bitte alle Kabel und das Wasserkühlsystem, um sicherzustellen, dass sie einwandfrei funktionieren.
10.Sie können es genießen, jetzt mit unserer CNC-Maschine zu träumen.

Hinweis: Die Kommunikationsschnittstelle der Steuerbox ist ein USB-Port, diese Maschine kann nur mit Win XP 32Bit / Win 7 32Bit arbeiten.

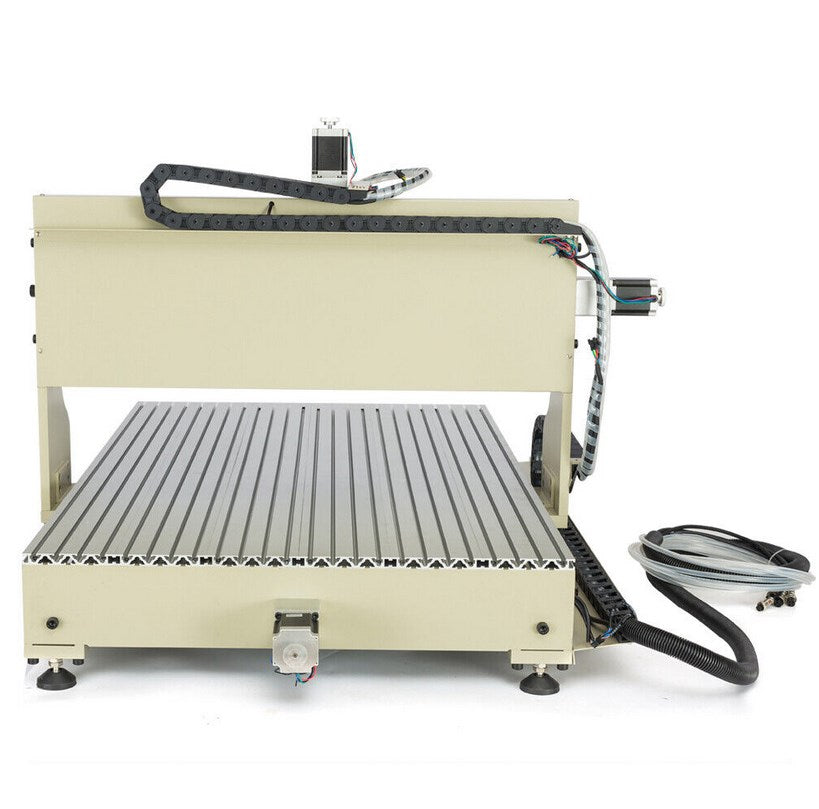

Rahmenmaterial: Die gesamte Maschine verwendet 6061 Aluminiumprofile
max. Einzugshöhe:≤140mm (von der Basis der Z-Achse bis zur Plattform)
X,Y,Z-Arbeitsbereich:600x900x150mm

Schiebeeinheit:
X-Achse:SFU1605 Kugelgewindetriebe;
Y-Achse:SFU1605 Kugelgewindetriebe;
Z-Achse: SFU1204 Kugelgewindetriebe

Antriebseinheit:
X-Achse: ø20 Rundschiene mit hoher Intensität,
Y-Achse: SBRø20 hochfeste Aluminium-Grundschienen;
Z-Achse: ø12 hochfeste Rundschiene
Schrittmotor: zweiphasig 3A (mit Handrädern)
Antriebsleistung für Schrittmotor: AC220,240W, Ausgang DC24V10A
Maximale Leerlaufgeschwindigkeit: 1500 mm/m
Arbeitsgeschwindigkeit: 50-1500 mm / min (unterschiedliches Material mit unterschiedlichen Geschwindigkeitseinstellungen)

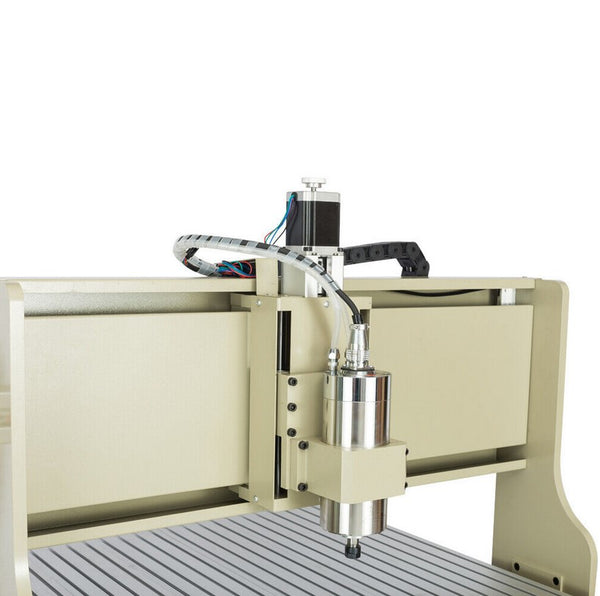

Spindelmotor: 2200 W Hochgeschwindigkeits-Spindelmotor mit variabler Frequenz, ER20-Spannfutter, passender 6-mm-Bohrer

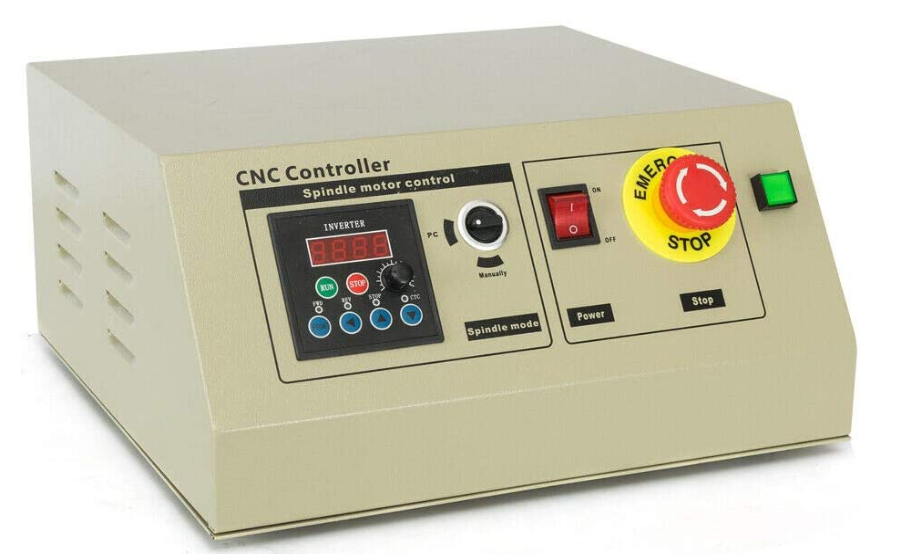

Antrieb mit variabler Frequenz (VFD): 220 V AC, 2200 W, 0-400 Hz (eingebaute Steuerbox)
（Tipps: 1, Der Spindelmotor muss mit dem VFD verbunden werden. oder es könnte den Spindelmotor beschädigen.)
Antrieb des Schrittmotors 0-3.5A einstellbarer Vierachsenantrieb (TB6560AHQchip, 24V Stromversorgung, 2,4,8,16Unterteilungseinstellungen, werkseitig)
Einstellung:8unterteilt)
Repositionierungsgenauigkeit: ≤0,05 mm
Geschwindigkeit: 0-24000r/m
Kühlmethode: Wasserkühlung, passende Wärmeableitungswasserpumpe
Spindelpräzision: Radialer Rundlauf (0,03 mm)
Schnitzbefehl: G-Code/TAB-Datei/nc/TAB/NCC/Datei
Schutz: Not-Aus-Taste
Software empfehlen: Ratenzahlungssoftware (fit für mach3)
Kommunikationsschnittstelle: über USB-PORT mit Computer verbinden
Softwareumgebung: Windows XP / win7 mit 32bite (richtiges Computersystem lässt die Software laufen, sonst nicht)
Eingangsspannung: AC220V
Bruttogewicht der Maschine: Ungefähr 145kg/320lb
Update-Funktion: mit Endschalter

Anwendungsbranche:
Holzverarbeitende Industrie: Bildhauerei, Rundschnitzerei, Holzhandwerksverarbeitung
Werbeschilder: Logoherstellung, Schneiden von Acryl, Kunststoffformen, Anzug zur Herstellung einer Vielzahl von Materialien, die für dekorative Produkte werben
Andere Branchen: Der Graveur konnte Schattenschnitzereien herstellen, die in der Geschenkindustrie weit verbreitet sind; kann in der Aluminiumschneideindustrie verwendet werden, wie Aluminium, Aluminium-Kunststoffplatte, Aluminiumwabenplatten, Aluminium, 3D-Gravierverfahren, künstliche Platte, Schneiden von LED und Neonbuchstaben, Herstellung von Kunststoffleuchtkastenmodellen; kann auch auf Acryl-, Kupfer-, PVC-Platten, Kunststein, MDF-Platten und anderen Blechen gravieren.

Über Software:
Freundliche Erinnerung: Der Graveur wird mit Ratenzahlungssoftware (Kostenlose Version) geliefert
Wenn Sie die von uns angebotenen Installationstipps befolgt haben, funktioniert es wie die Vollversion.）

Installationstipps:
Die Software kann nur auf einem 32-Bit-Systemcomputer arbeiten.
Bitte schließen Sie die Firewall und Antivirensoftware auf dem Computer, bevor Sie die Software HERUNTERLADEN UND installieren. (Dies ist sehr wichtig)
Andernfalls wird das Antivirenprogramm die CNC-Software als Virus ansehen und die Installation stoppen.

PS:
Bitte aktualisieren Sie die Software nicht, wenn sie installiert ist, dann werden die Lizenznummern nicht benötigt.
Kostenlose Version ichans---Kostenlose Version hat kein Copyright, aber die Funktion ist dieselbe wie bei der Originalversion.

Besonderheit:
1, Der NEUE wassergekühlte VFD mit 2,2 kW ist für lange Zeit in Betrieb, was die Verarbeitungsfähigkeit der Maschine verstärken und zum Gravieren auf Aluminiumlegierungen und Hartholz verwendet werden kann.
2, Wasserkühlungsspindel arbeitet stabiler und langlebiger.
3, Hochwertiger präziser Kugelgewindetrieb machen den Stich präziser. Anti-Blackflash, hohe Präzision, langer Lebenszyklus.

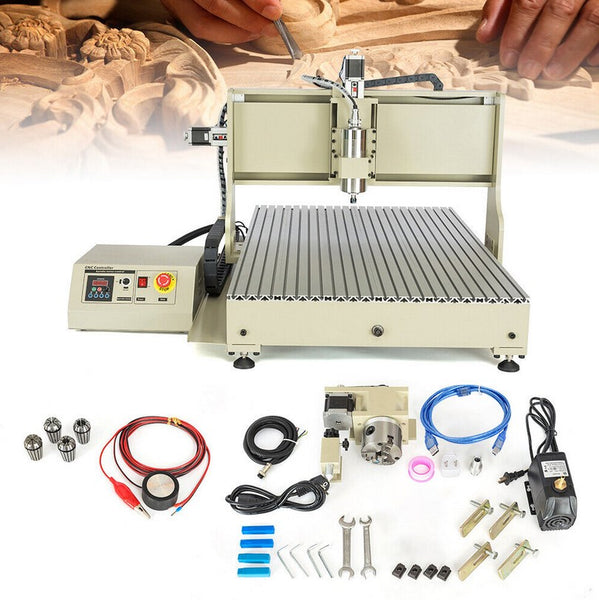

Package list:
1X main unit (Frame)
1X main unit (working base)
2X Fence baffle
1X control box
1X A axis
1X Sinal cable for A axis
1X pump
1X USB cable
2X cutter 2*6mm
2X cutter 3*6mm
10X 4*7mm round head
6X 4*10mm black Inner six angle screw with nut
8X 5*20mm black Inner six angle screw
4X 5*8mm Flat Philip's head screw with nut and gasket
8X 6*24mm BALCK FLAT Inner six angle screw
12X Aluminium fastener
1X 13-15# Wrench
1X 14-17# Wrench
2X six angle Wrench(3mm)
2X six angle Wrench(4mm)
1X Teflon tape
2X Fuse (5A)
1X Power cable
1X Manual
1x Tools Setting Auto-Check Instrument for CNC
1 * Kabel
