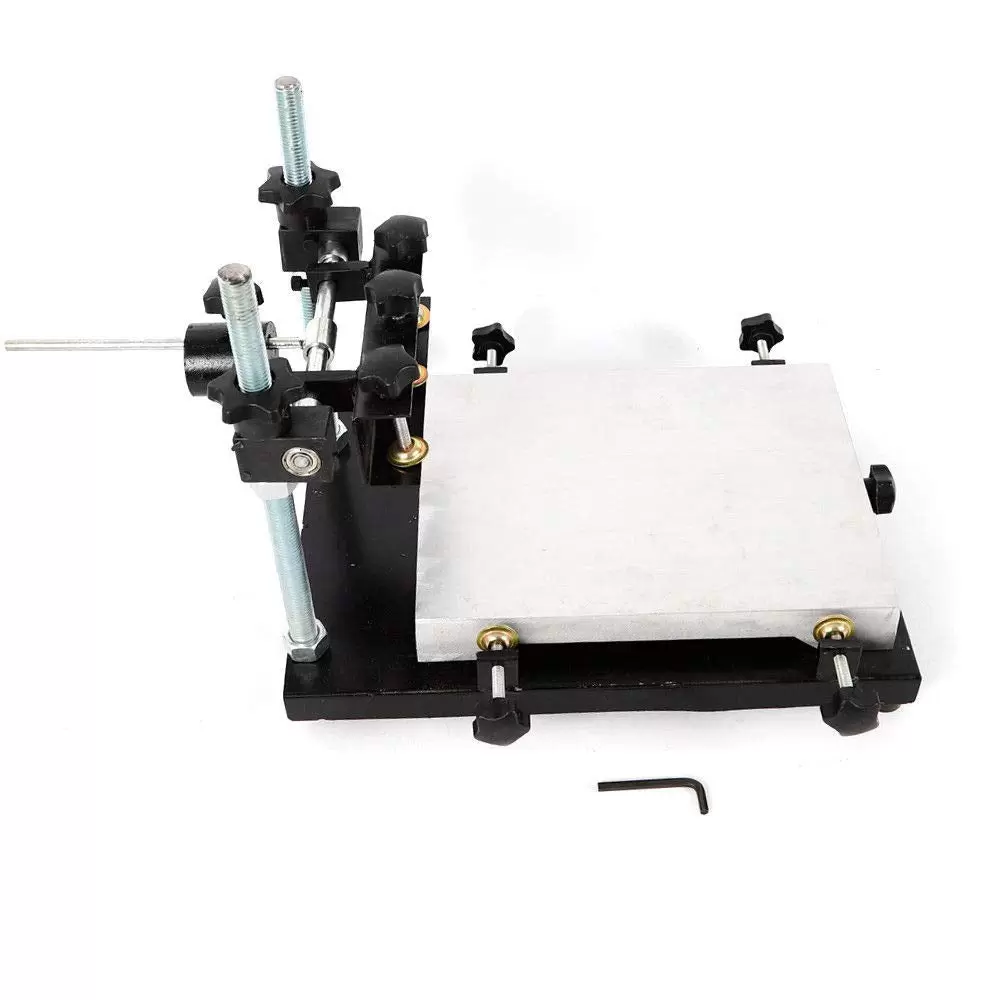

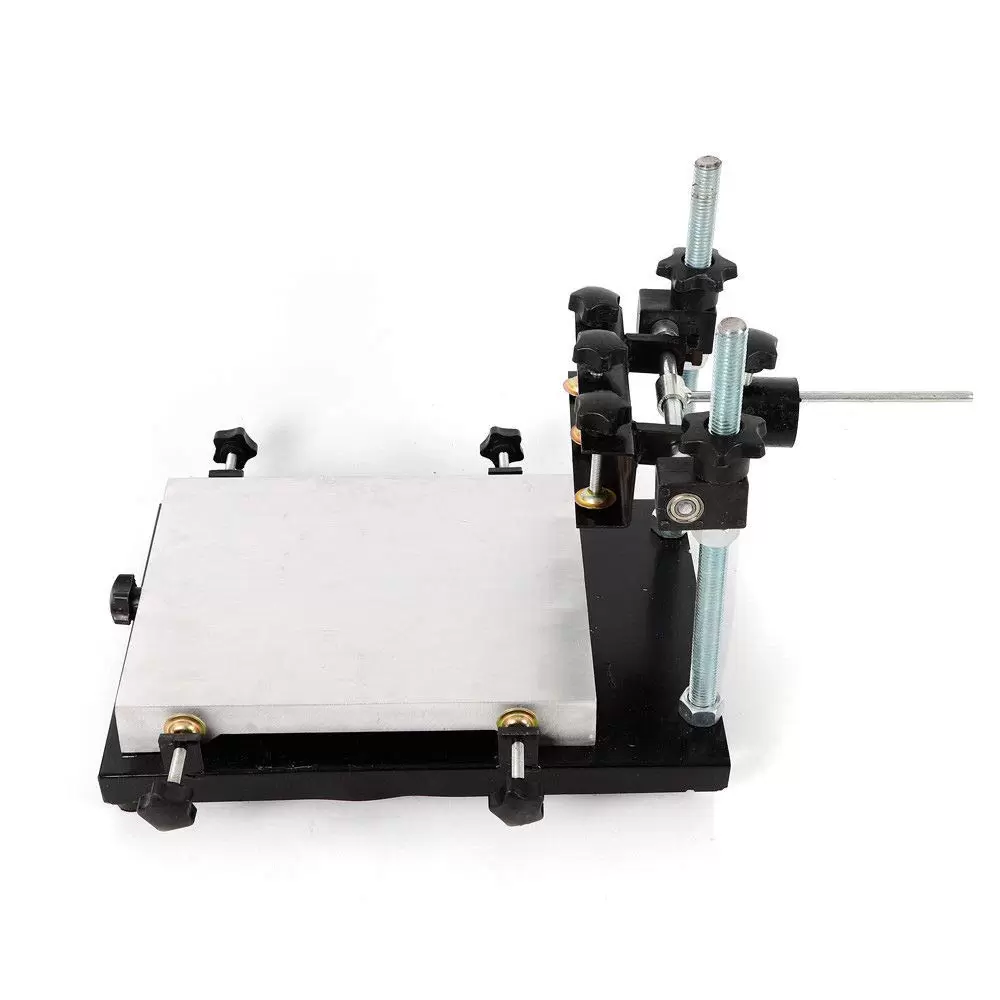

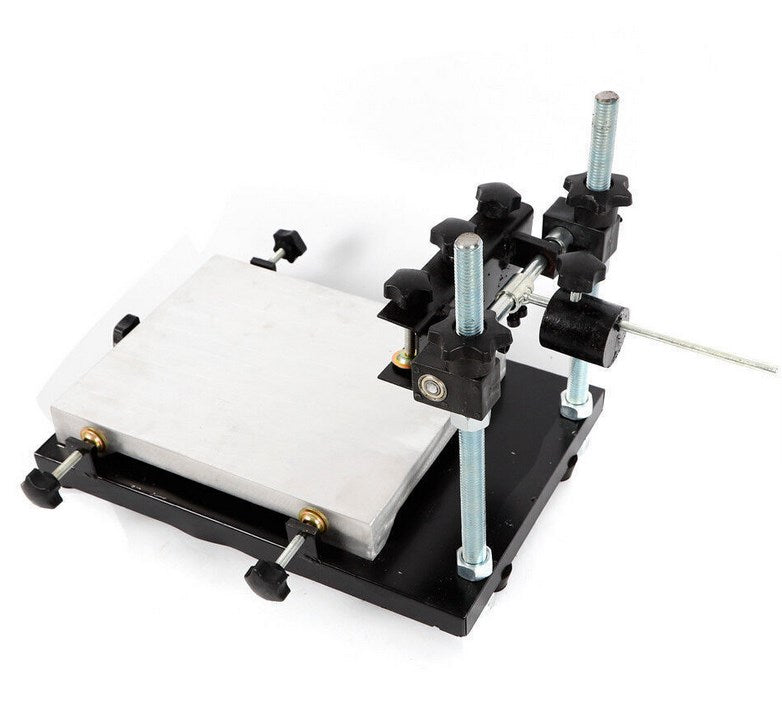

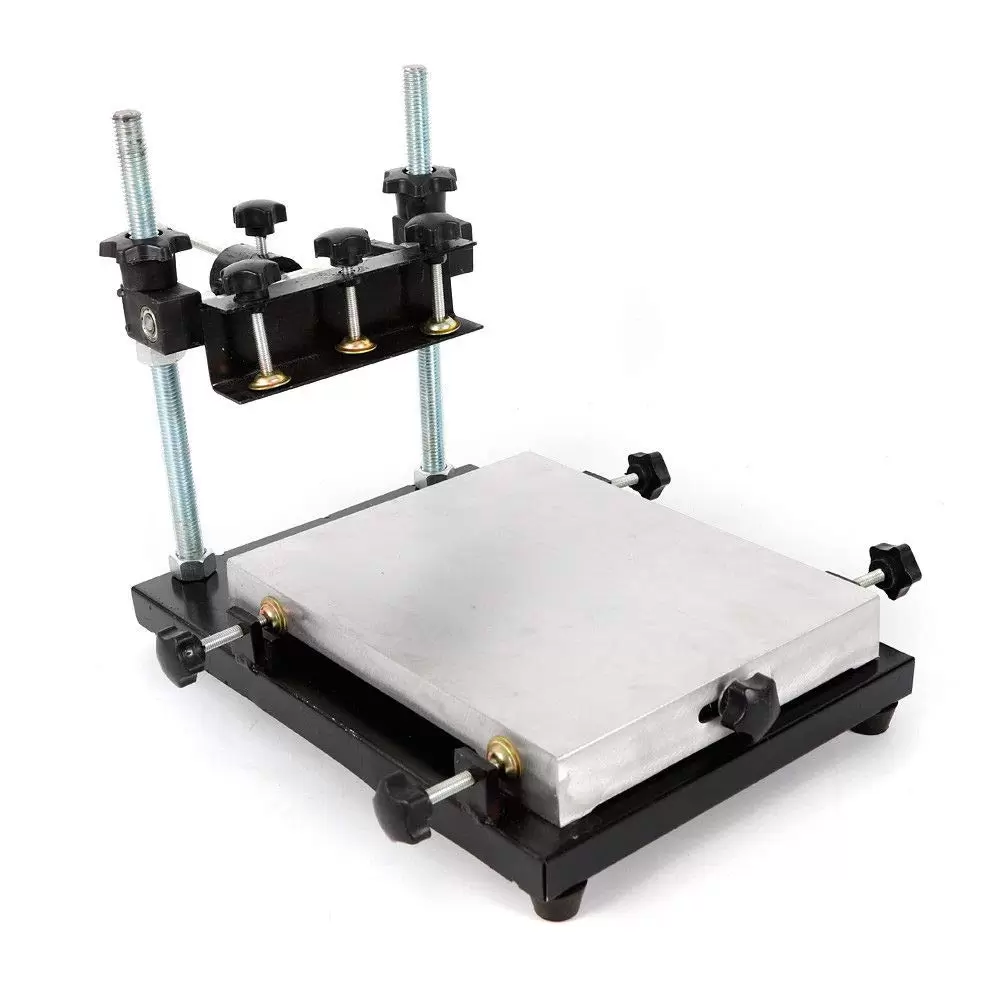

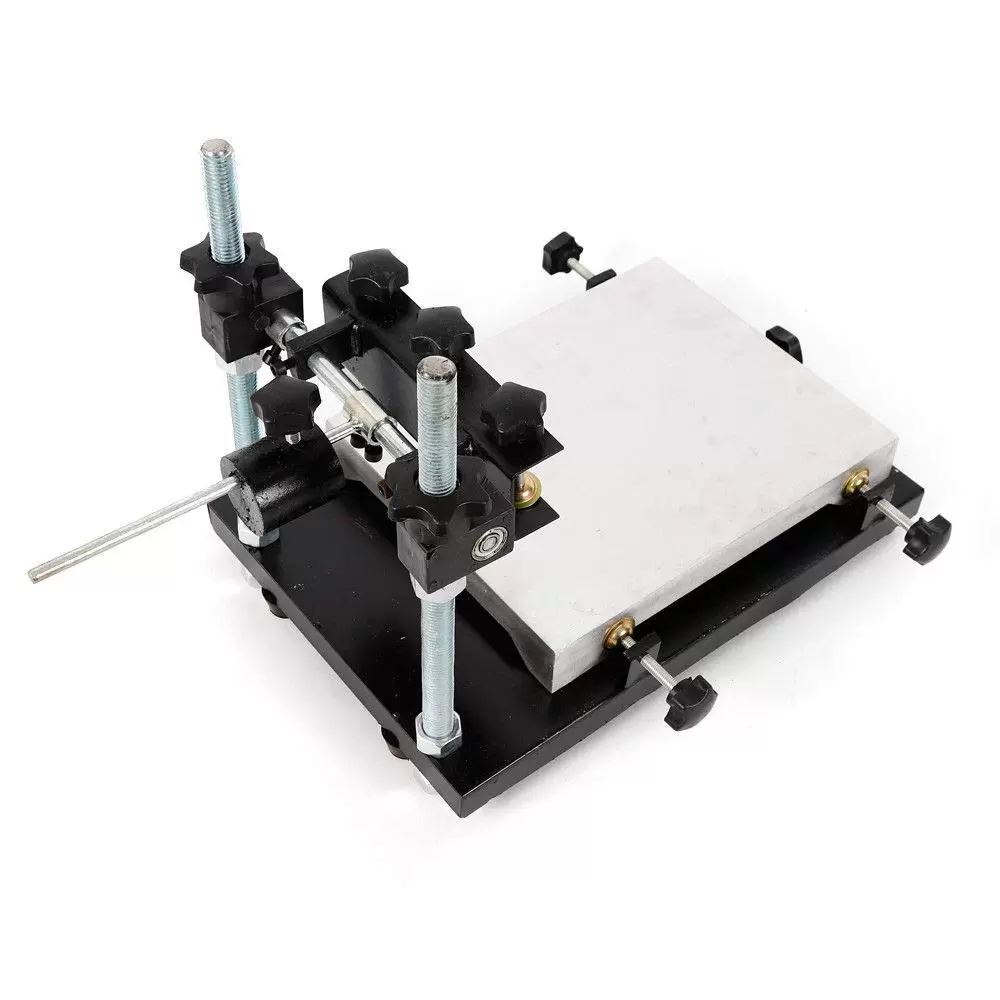

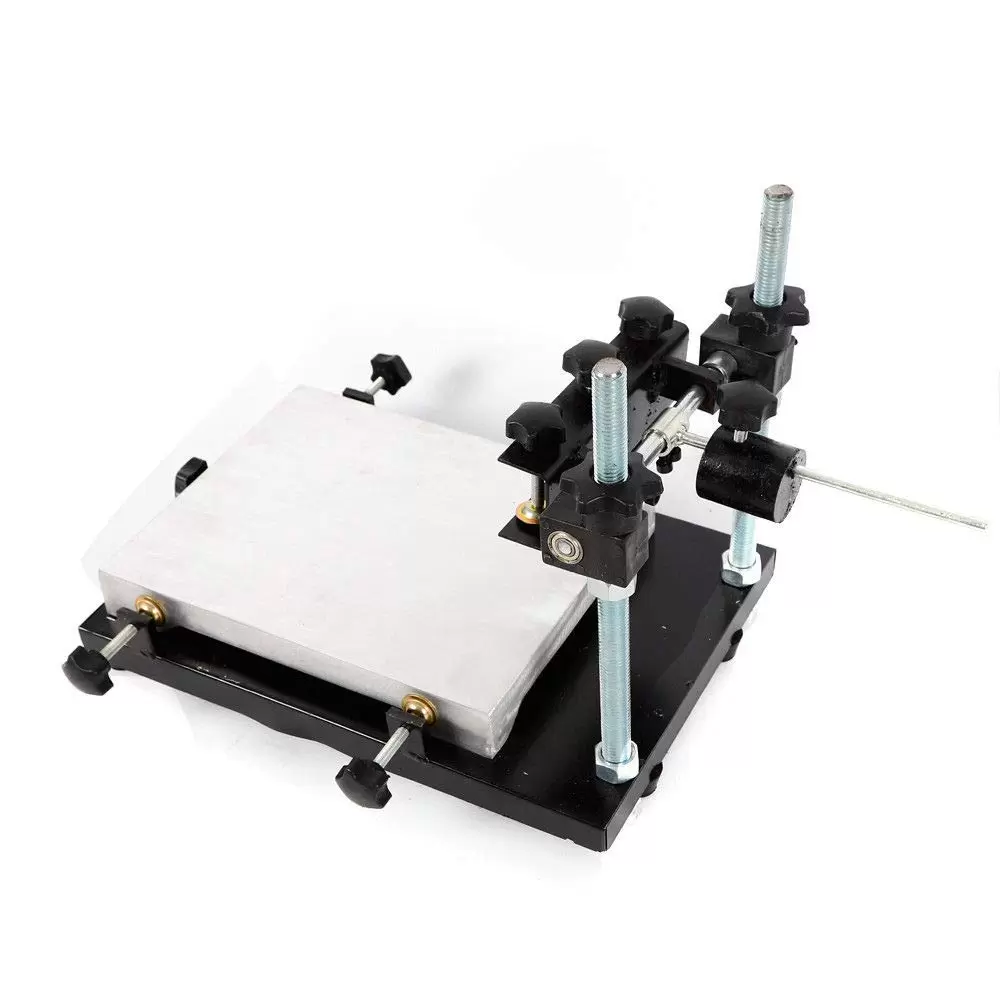

CNCEST Schablonendrucker 300X240mm Lötpastendrucker PCB SMT Schablonendrucker
- Marke: CNCEST
- Produktcode: OT-MLLCR-1473
- Verfügbarkeit: Nicht auf Lager

- Die Halterungen verwenden die Bolzenstange, um die Höhe einzustellen und bequem zu steuern Die Dicke von PCB.
- Die Plattform kann maximal um 30 Grad gedreht werden, und die Präzision bleibt bei Wiederholungen erhalten.
- Leicht zu lokalisierende Leiterplatte, hohe Flexibilität sorgen für hohe Druckgenauigkeit.
- Links-Rechts einstellbar: -10 ----- + 10mm.

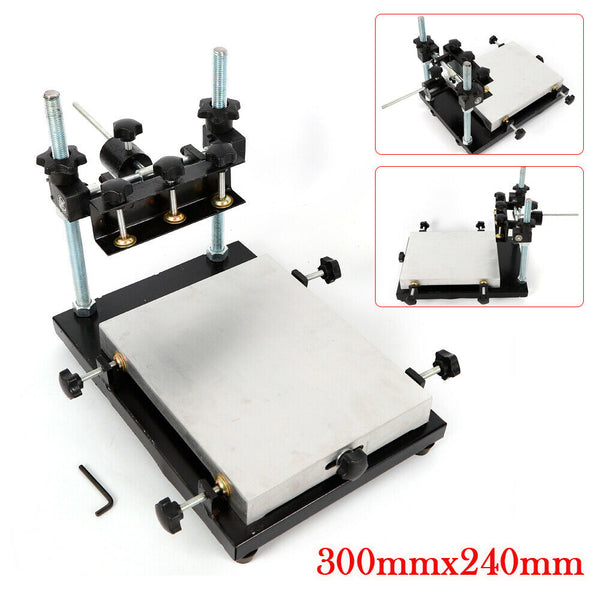

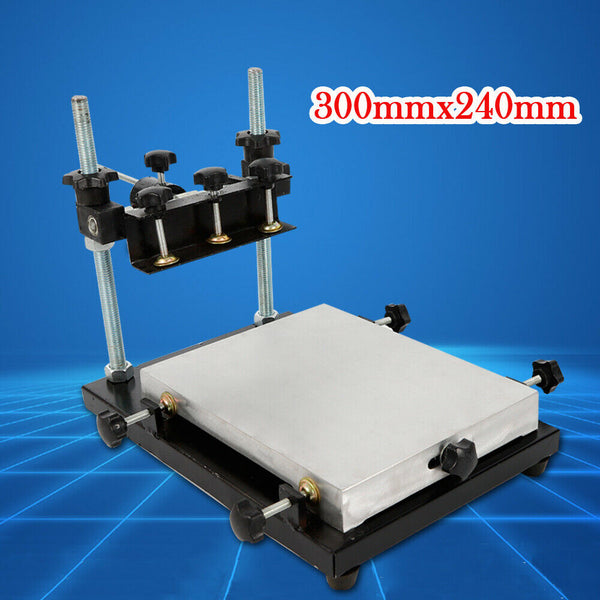

- Arbeitsbereich: 300x240mm.
![]() |
![]() |
Geben Sie regelmäßig Fett in die Hubbewegung / Schraubenstange / Übertragungsbewegung des Schablonenhalters.
Einfach zu lokalisierende Leiterplatten, hohe Flexibilität und hohe Druckgenauigkeit. | ![]() |
![]() |
Die Halterungen verwenden die Riegelstange zum Einstellen der Höhe, um die Dicke der Leiterplatte bequem zu steuern. |
![]() |
![]() |
Die Plattform kann um höchstens 30 Grad gedreht werden, und die Präzision kann bei Wiederholungsarbeiten aufrechterhalten werden.
Spezifikation:
Arbeitsbereich: 300x240mm;
Gewicht: 8kgs;
Höhe: 0-120mm einstellbar;
Links-Rechts einstellbar: -10 ----- +10mm;
Vorne-hinten einstellbar: 0-10mm;
Installation und Wartung
Installieren: Siehe Installationsanleitung
Wartung: Fetten Sie dieSchablonenhalter-Hubbewegung / Schraubenstange / Transimissionbewegungregelmäßig mit Fett ein.
Drucken
A. Legen Sie die Schablone nach demReinigen der Schablone auf die Schablonenhalterung (2), und stellen Sie diePrägung ein
Sternknopf (3) an geeigneter Stelle unddann fixieren.
B. Installieren Sie denPCB-Positionierblock (11) und die PCB-Fixierungseinheit (5)
Positionieren Sie die Position derPCB-Platine, um den Abstand der Platine und des Schablonenhalters einzustellen
Und fixiert (wenn die Leiterplatte großist, müssen Sie den Stützstift (9) verwenden). Der Stützstift sollte dasentsprechende Gewinde auswählen
Loch geschraubt)
(1) 3) Drehen Sie den oberen und unterenEinstellgriff (1), um die Höhe der Schablonenhalterung einzustellen. Drehen Sieden Einstellhebel für die X-Achse (6) und den Einstellhebel für die Y-Achse(7), um die relative Position der Leiterplatte einzustellen Schablone (Wenn Sienicht können
Passen Sie die relative Position innerhalbdes gesamten Hubs an, verschieben Sie die Schablonenposition, falls sie winkligist
Unterschied zwischen Leiterplatte undSchablone, muss eingestellt werden. Einstellgriff (8) schwenken, Schraubeeinstellen
Höhe auf der Plattformunterlage (10), umdie Plattform (4) auch ohne Schütteln zu machen.
4) Verwenden der Klinge zum Abkratzen derLötpaste (Der Rakelwinkel der Klinge und der Stahlschablone sollte zwischen 30Grad und 75 liegenGrad)
5) Reinigen Sie die Schablone regelmäßig
Packliste:
1 x Pinter
1 x Handbuch
