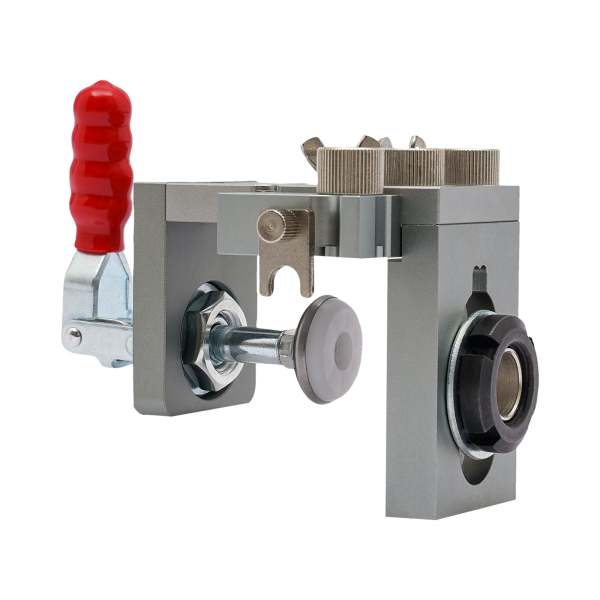

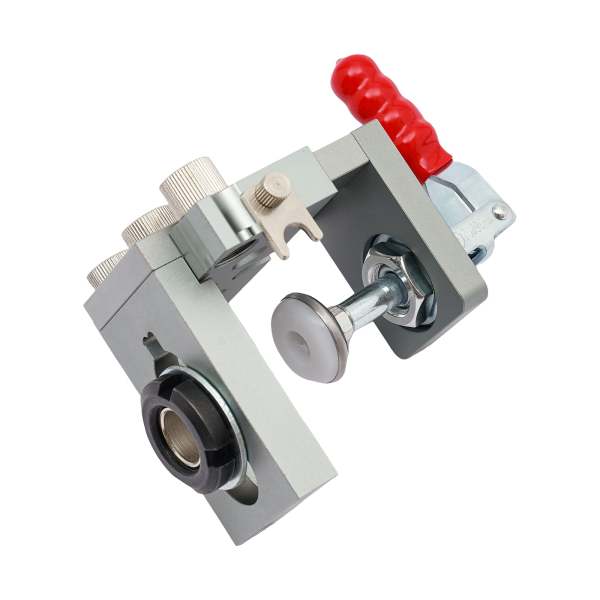

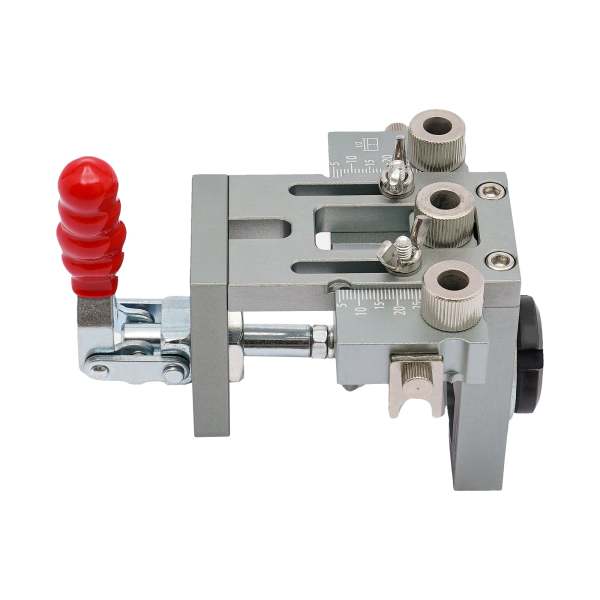

Gabarit de perçage de trou de poche 3 en 1 - Épaisseur d'usinage : 10-30 mm - Foret (0,2/0,31/0,39") pour le travail du bois
- Marque: CNCEST
- SKU: JZONWOP9WDWJ8
- Disponibilité: En Stock

- Robuste et durable : Ce produit est principalement composé d'un corps en alliage d'aluminium 6061 et d'une douille de perçage en acier à outils nitruré (nickelé), ce qui lui confère une grande dureté, une résistance élevée à l'abrasion, des propriétés anticorrosion et antirouille, et une longue durée de vie.
- Trois en un : la conception en trois parties détachables permet au produit de changer de forme avec plus de souplesse, ce qui permet de répondre facilement à divers besoins de perforation.
- Facile à installer et à démonter : Les deux types d'assemblage pratiques et la conception de la pince rapide permettent au produit de changer rapidement la position d'installation de la pince et de réaliser un perçage précis. Cette méthode de serrage permet un alignement précis des bords de la planche, même lorsque les trous ne sont pas percés au centre.
- Haute précision : La douille de perçage élevée qui peut réduire l'inclinaison de la mèche, l'échelle laser à double bord et le processus CNC permettent au produit de minimiser efficacement l'erreur et donc d'augmenter la précision des trous perforés. Par ailleurs, le contact direct entre le chariot et la plaque améliore également la fluidité de l'usinage.
- Efficacité de travail élevée : Les lignes d'alignement multiples peuvent vous aider à réaliser un alignement facile, ce qui réduit la charge de travail et améliore l'efficacité.
Stabilité durable : La glissière proche du panneau permet de fixer le produit avec moins d'espace, ce qui réduit les secousses lors du perçage.
Facile à transporter : La petite taille (5.12*3.46*3.5 in), le poids léger (2.03 lbs) et la conception sans bavure rendent le produit facile à transporter. Vous pouvez l'emmener partout où vous avez besoin de travailler le bois pour améliorer l'efficacité de votre travail.
Détails

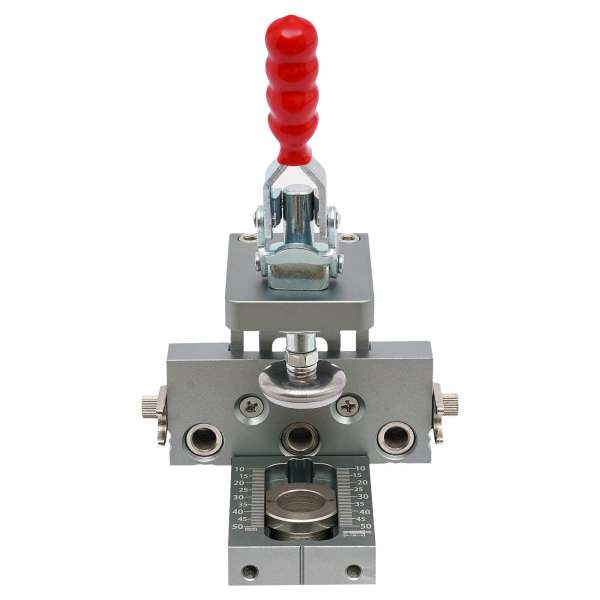

Poignée en forme de gourde : La poignée en forme de gourde est plus antidérapante et peut améliorer efficacement votre prise en main.
Bouchon : Les deux côtés du bouchon peuvent être facilement ajustés, ce qui facilite l'ouverture des trous sur le bord de la planche.
Vis papillon : Les vis papillon vous permettent d'effectuer des ajustements directement sans utiliser d'outils.
Comment mesurer
1. Préparez et mesurez avant de poinçonner (prenez comme exemple un bois de 0,79 pouces d'épaisseur, des chevilles de 0,31 pouces et des joints de 1,57 pouces).
2. Mesurez l'épaisseur du bois de 0,79 pouce.
3. Réglez l'échelle sur 0,39 pouce (la moitié de l'épaisseur de la planche).
4. Fixez la position de chaque anneau de limitation du foret (réglez la profondeur de perçage du foret à l'aide du positionneur, la profondeur de perçage effective de l'ouvre-trou de 0,59 pouce est de 0,59 pouce, celle du foret de 0,31 pouce est de 1,18 pouce et celle du foret de 0,39 pouce est de 0,43~0,47 pouce, et le réglage réel peut être un peu plus grand).
5. Ajustez le manchon de perçage de la roue excentrique à 1,26 pouce (sur la base de la longueur de la bielle non filetée).
Application

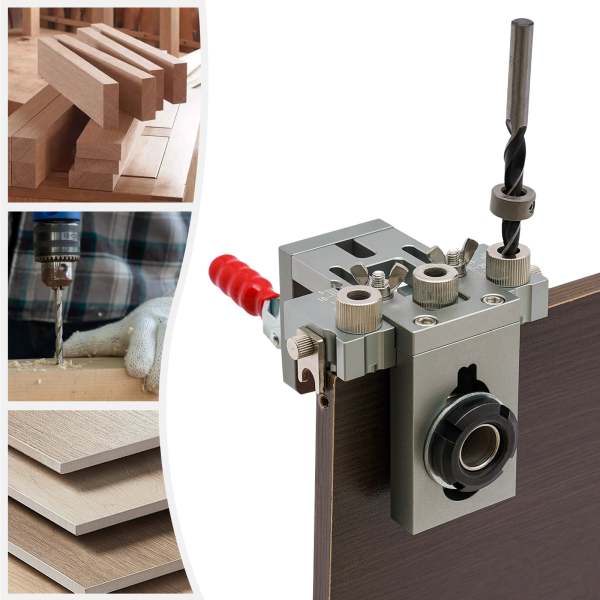

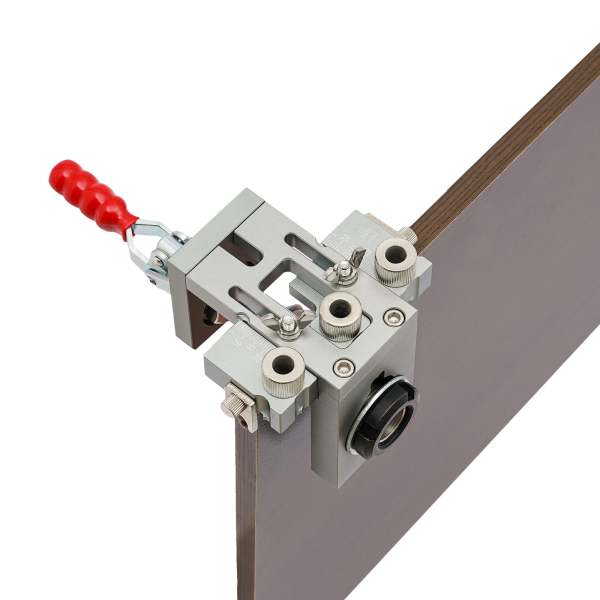

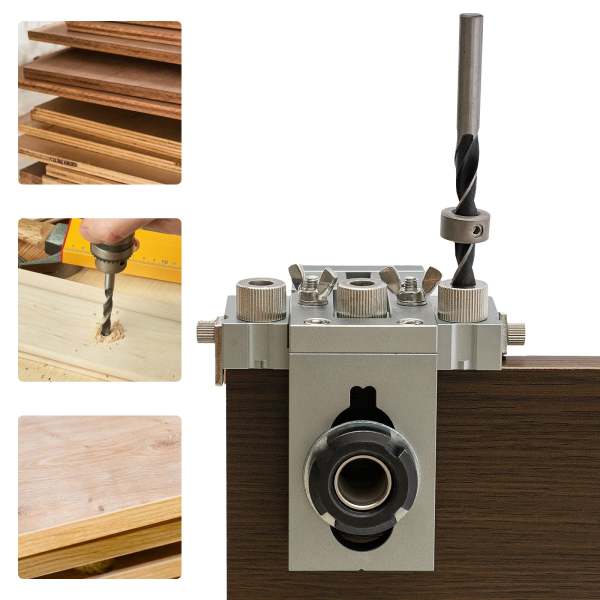

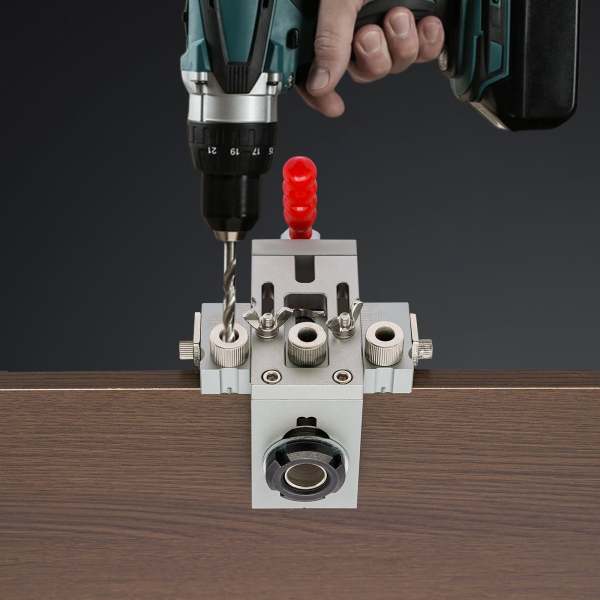

Ce produit convient à la fixation, au soudage, au positionnement de l'estampage, au serrage rapide et au polissage en menuiserie de diverses pièces d'assemblage mécanique. Il peut être utilisé dans les maisons, les usines, les écoles, les bricoleurs, les décorateurs, les menuisiers, etc. Il peut être utilisé pour les connexions de panneaux à bords, plats, de type T et de type L.
Spécifications
Matériau : Alliage d'aluminium 6061, acier à outils nitruré (nickelé)
Couleur : argent
Procédé : CNC
Assemblage requis : Oui
Matériau applicable : Bois
Nombre de trous : 3
Type de tige : Droit
Type de goujure de l'outil : Droite
Épaisseur de traitement : 10-30mm/0.39-1.18in
Diamètre du trou latéral : 15 mm
Diamètre du trou avant : 5 mm/ 0,2 pouce, 8 mm/0,31 pouce, 10 mm / 0,39 pouce
Course du curseur : 5-30mm / 0.2-1.18in
Course du trou latéral : 19-45mm / 0.75-1.77in
Largeur de la plaque latérale : 46mm/1.81in
Espacement de la douille de perçage supérieure : 32mm/1.26in
Taille du guide-mèche (OD*H) : 16*24mm/0.63*0.94in
Poids brut : 0.92kg/ 2.03 lbs
Taille de l'emballage : 22*13*9 cm/8.66*5.12*3.54 in

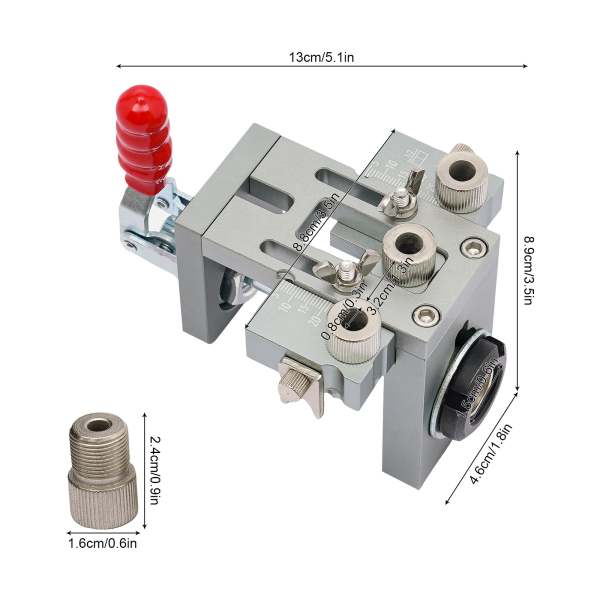

Taille du produit : 13*8.8*8.9 cm/ 5.12*3.46*3.5 in

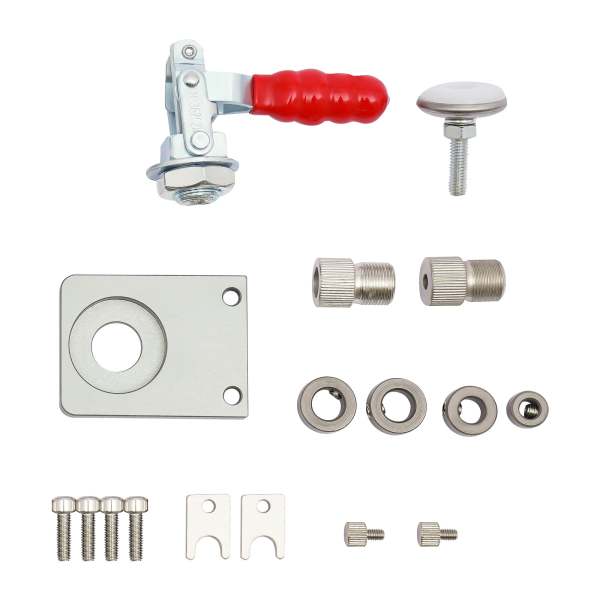

Le paquet comprend
1 * Clé à croissant
1 * Coulisseau (avec 3 douilles de perçage de 0,31 pouce)
1 * plaque centrale
1 * plaque de serrage
3 * Mèches (0.2/0.31/0.39in)
1 * Pince rapide
2 * Clés hexagonales
6 * Vis
1 * Butée
1 * Plaque latérale
1 * Ouvre-trou de 0.59in
4 * Anneaux de limitation
2 * Douilles de perçage (0.2,0.39in)
1 * Manuel en chinois et en anglais
Remarques
1) Veuillez lire entièrement le manuel d'utilisation avant d'utiliser l'appareil. Et accordez une attention particulière aux consignes de sécurité incluses.
2) Veuillez tenir compte des légères différences de couleur dues à la lumière et de l'erreur de 1 à 3 cm due à la mesure manuelle, et assurez-vous que cela ne vous dérange pas avant de passer commande.
