• Plage de tension Mppt : 24 V-40 V.
• Plage de température de fonctionnement : -40 °C à +65 °C
• Transformateur : transformateurs haute fréquence, séparés par galvanoplastie
• Mise à la terre intégrée : la mise à la terre de l'appareil est fournie par le Pe dans le câble AC. Aucun sol supplémentaire n'est nécessaire.
• Fonctions de protection : île isolée, tension, fréquence, température, courant, etc.

Matériau : la tête est fabriquée en acier chromé 40 Cr qui ne se déforme pas facilement. Le type semi-hexagonal est plus adapté pour le placement des écrous.

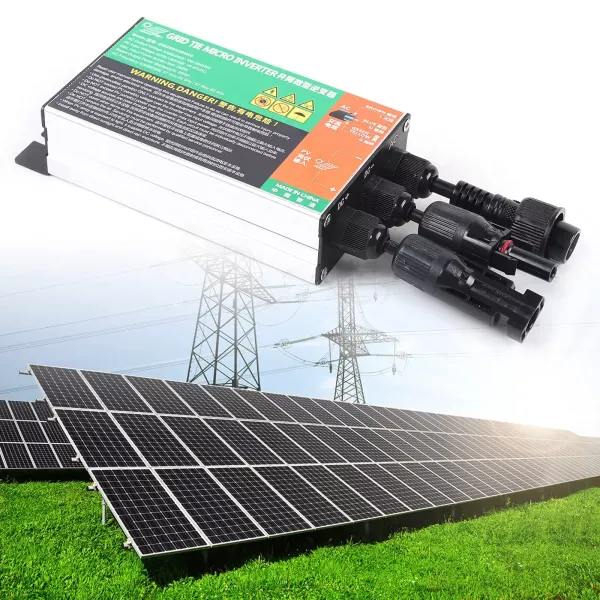

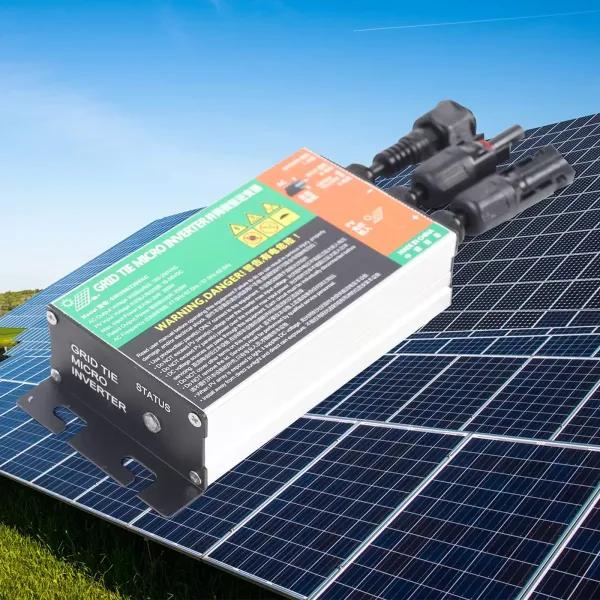

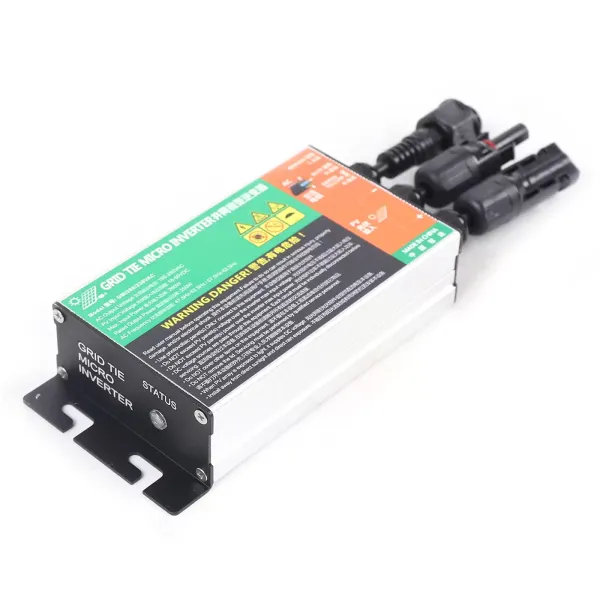

Le micro-onduleur inverse chaque module. L'avantage est que chaque module peut être contrôlé indépendamment par MPPT, ce qui permet d'augmenter considérablement le rendement global.

Plus de détails：

Spécification:
Données d'entrée (CC, PV)

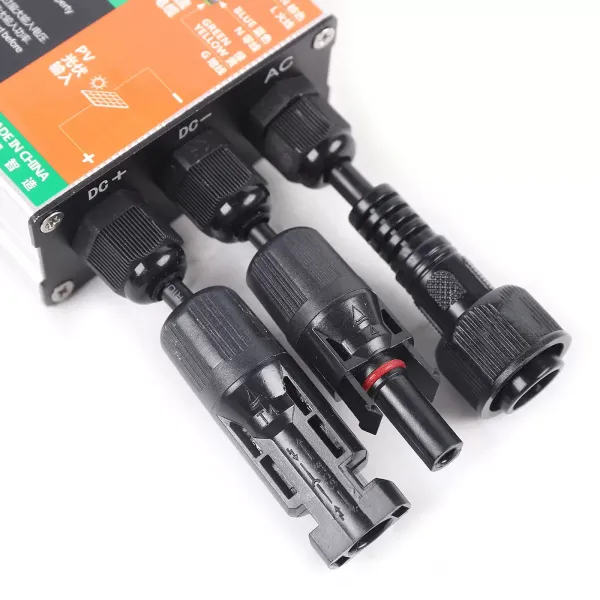

Nombre de connecteurs d'entrée MC4 : 1 jeu
Plage de tension MPPT : 24 V-40 V
Plage de tension de fonctionnement : 18 V-50 V
Tension d'entrée maximale : 50 V
Tension de démarrage : 18 V
Puissance d'entrée maximale : 260 W
Courant d'entrée maximal : 10,4 A
Données de sortie (AC)
Type de réseau monophasé : 230 V
Puissance de sortie nominale : 250 W
Puissance de sortie maximale : 260 W
Courant de sortie nominal : 230 V : 1,08 A
Tension de sortie nominale : 230 V CA
Plage de tension de sortie par défaut : 230 V CA : 180 V-280 V
Fréquence de sortie nominale : 60 Hz
Plage de fréquence de sortie par défaut : 60 Hz : 57,5 Hz-62,5 Hz
Facteur de puissance : > 0,99
Distorsion harmonique totale : THD <5% Efficacité
Efficacité maximale : 92,5%
Rendement pondéré CEC : 230 V CA : 91,5 %
Rendement nominal MPPT : 99,9 %
Consommation électrique de nuit : <700 mW Données mécaniques
Plage de température ambiante de fonctionnement : -40 à +65
Plage de température de stockage : -40 à + 85 ℃

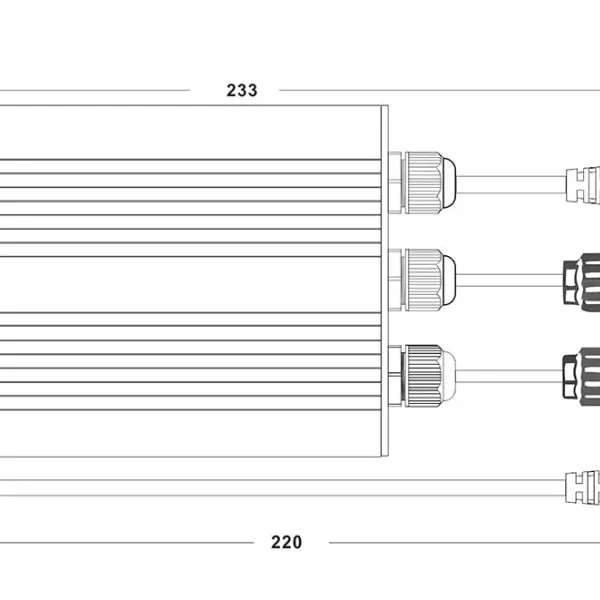

Dimensions (L x H x P) : 35 x 76 x 233 mm/1,38 x 1,81 x 9,17
Poids : 0,5 kg
Niveau d'étanchéité : IP55
Mode de refroidissement : convection naturelle-pas de ventilateurs Procédures d'installation :

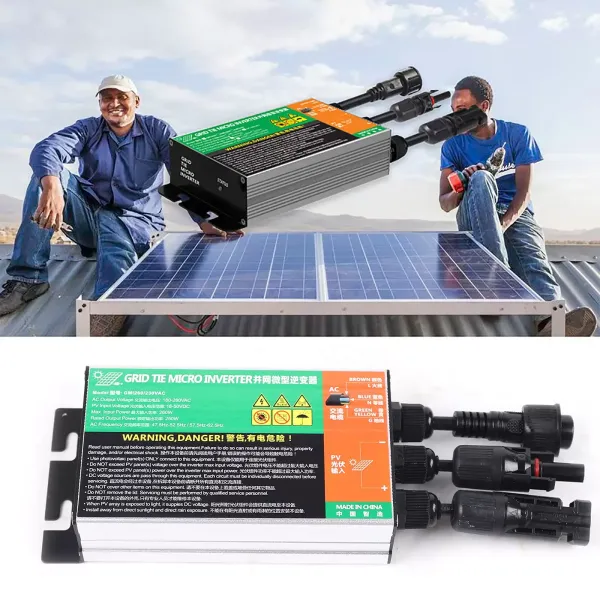

Étape 1- Fixation du micro-onduleur au rack.
a.Marquer l'emplacement des micro-onduleurs sur le rack, par rapport à la boîte de jonction du module PV ou à toute autre obstruction.
b. Montez un micro-onduleur à chacun de ces emplacements à l'aide du matériel recommandé par votre fournisseur de racks de modules.
Étape 2- Connectez le câble AC du micro-onduleur et connectez-le au câble de bus AC (L-Marron, N-Bleu, G-Vert et jaune) un par un, veuillez ne pas dépasser le courant maximum du câble de bus AC.
Étape 3 - Connectez le micro-onduleur au module Pv, veuillez ne pas dépasser le ou les panneaux Pv Voc
