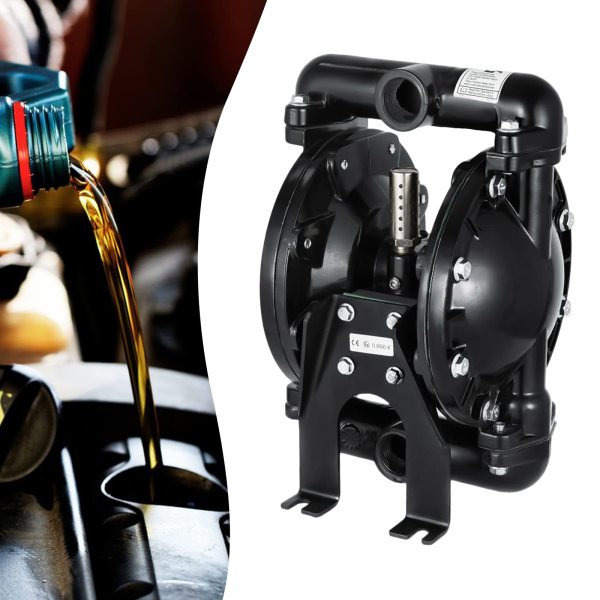

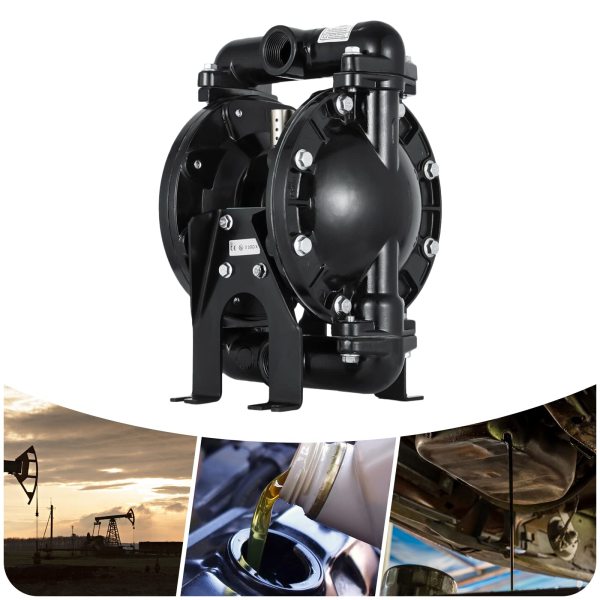

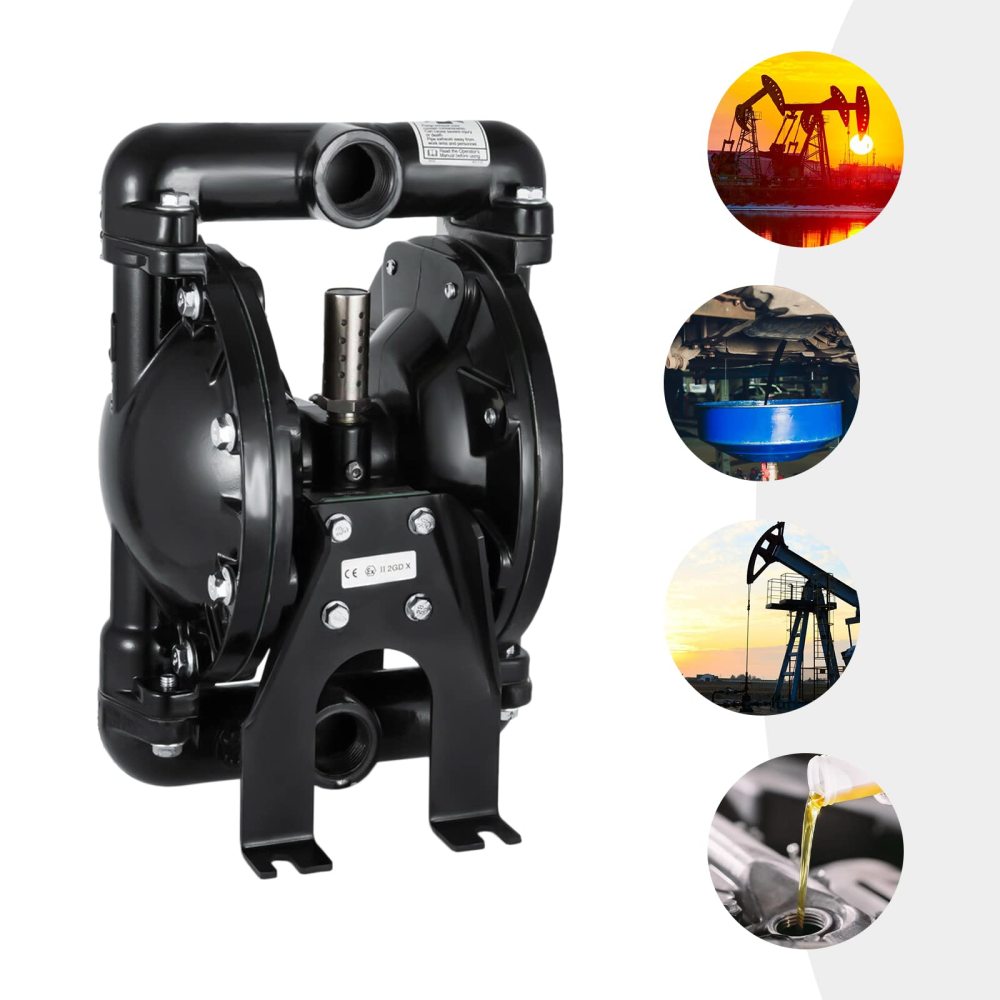

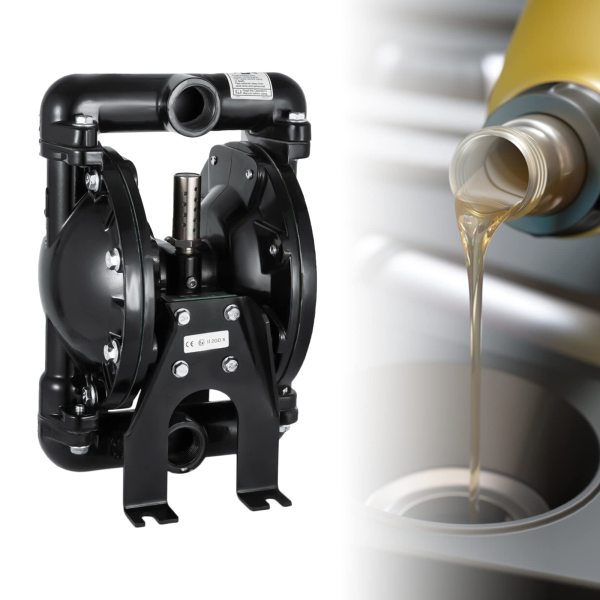

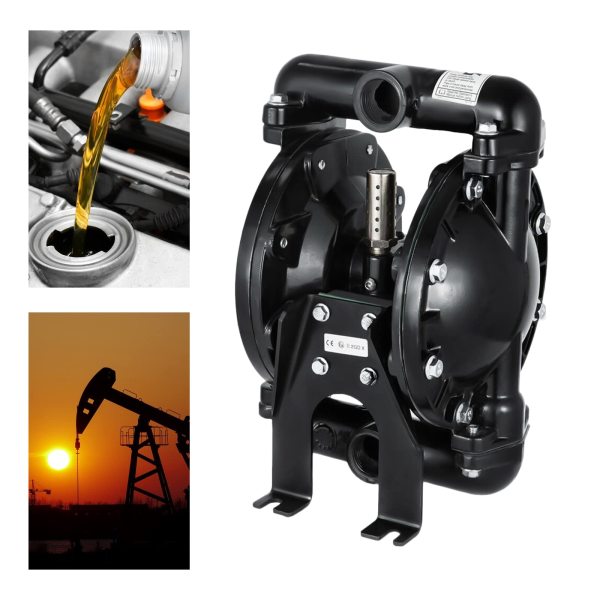

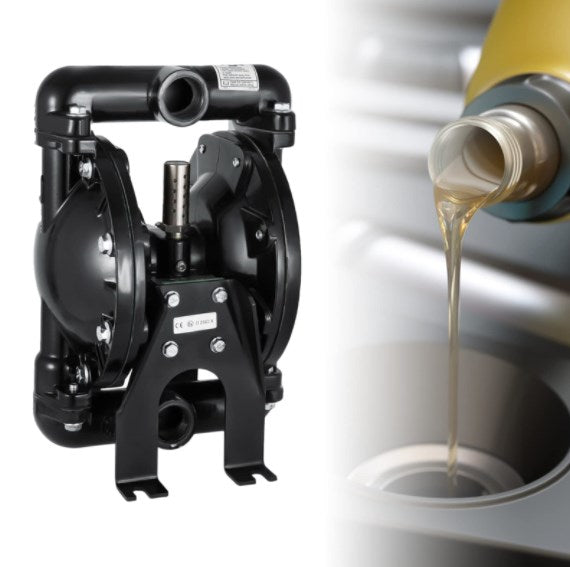

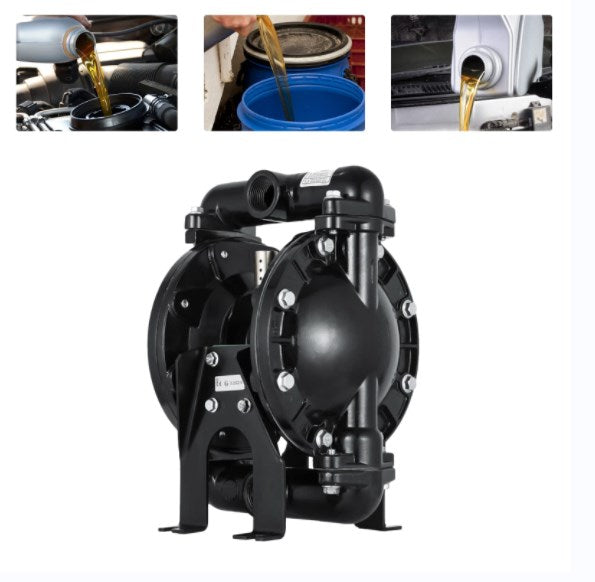

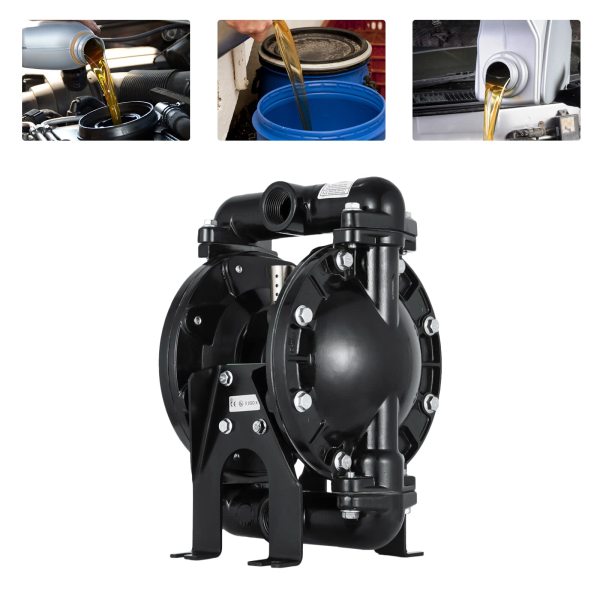

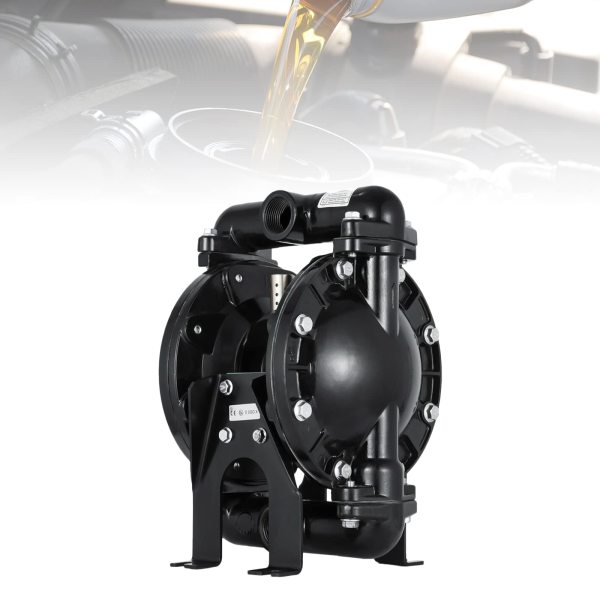

• Pompe à double membrane actionnée par air, avec entrée et sortie de 1", entrée d'air de 1/2", diamètre maximum de 1/8" pour les solides en suspension
• Parfait pour une utilisation avec de l'eau, idéal pour une utilisation avec des liquides d'huile minérale à faible viscosité, construction solide
• La liste se réfère à une pompe à double membrane de 35 GPM avec entrée et sortie de 1 pouce. Cette puissante pompe à double membrane à air comprimé QBY4-25L dispose d'une entrée de 1 pouce et d'une sortie de 1 pouce et peut supporter jusqu'à 35 gallons/min. à des températures allant jusqu'à 150 °C
• Matériau du boîtier : aluminium, ouverture d'entrée : 1" (25 mm), ouverture de sortie : 1" (25 mm), taille de l'entrée d'air : NPT 1/2" (12,7 mm), consommation d'air moyenne : 38 CFM, débit maximum : 9 m3/h (35 gpm) Aspiration : 0-5 m (0-16,4 ft), max. Matières en suspension: 3 mm (1/8"), Hauteur de refoulement maximale: 84 m (275.59 ft), PSI maximum: 120 psi, Max. Température : 150 ℉
• Contenu de la livraison : 1 pompe à double membrane alimentée par l'air, 1 manuel d'utilisation (français non garanti)

Pompe à double membrane actionnée par air, avec entrée et sortie de 1", entrée d'air de 1/2", diamètre maximum de 1/8" pour les solides en suspension.

Parfait pour une utilisation avec de l'eau, idéal pour une utilisation avec des liquides d'huile minérale à faible viscosité, construction solide.

Principe de fonctionnement :

Dans la pompe, deux chambres de travail symétriques sont chacune équipées d'une membrane, le maillon central est intégré dans un. L'air comprimé de la pompe entrant dans la valve, à travers le corps de la soupape, pour introduire de l'air comprimé dans l'une des chambres pour favoriser le mouvement de la chambre à membrane, tandis que l'autre chambre émet des émissions de gaz. Une fois que la fin de la course est atteinte, le mécanisme de distribution de gaz introduit automatiquement de l'air comprimé dans l'autre chambre de travail pour pousser la membrane dans la direction opposée, de sorte que les deux membranes se déplacent d'avant en arrière en même temps.

Spécifications :

Produit : pompe à membrane.

Type : double membrane.

Cycle de fonctionnement: Alimenté par air

Modèle : QBY4-25L.

Matériau du boîtier : aluminium.

Ouverture d'entrée : 25 mm.

Ouverture de sortie : 25 mm.

Taille de l'entrée d'air : NPT 1/2" (12,7 mm)

Consommation d'air moyenne : 38 CFM.

Débit maximum : 9 m3/h (35 GPM)

Aspiration : 0-5 m.

Charge maximale : Matériau en suspension : 3 mm.

Hauteur de refoulement maximale : 84 m.

PSI max. : 120 psi.

Charge maximale : Température : 150 ℉

Auto-amorçant à sec : 3 m.

Auto-amorçage humide : 4,6 m.

Connecteur de distribution : simple

Type de valve : sphère.

Matériau de la boule : acétal

Matériau du clapet anti-retour : polypropylène.

Matériau de la membrane : nitrile

Poids et dimensions :

Dimensions du colis : 35 x 26 x 23 cm.

Poids brut : 9,86 kg.

Contenu :

1 pompe à double diaphragme à air

1 manuel d'utilisation (français non garanti).
